Le chronotachygraphe numérique intelligent.

Nouveautés depuis 2019 :

Le dernier né de la la firme VDO, le chronotachygraphe numérique.DTCO 4.0 est prêt pour répondre aux exigences du règlement 165/2014 qui est en vigueur depuis le 15.06.2019.

Un appareil connecté :

  1. La grande nouveauté est la géolocalisation des véhicules grâce à un systéme GNSS (Global Navigation Sattelite Système). Dès la prise de service, la position du véhicule est automatiquement enregistrée, ainsi qu'à la fin de service. En outre au bout de 3h de conduite cumulées.
  • Note : le réglement n°165/2014 relatif aux tachygraphes (art-34), stipule :

Dans ces conditions, il n'est pas nécessaire de renseigner l'initiale de pays de départ et d'arrivée.

  1. Autre spécificité, la transmission des données aux forces de l'ordre sur le terrain. Les erreurs ou les infractions liées à la législation en vigueur sont "captées" via une transmission à courtes et moyennes portées (antenne DSRC).
  2. Une sécurisation de la transmission des données du véhicule et du conducteur beaucoup plus fiable.
Dtco 40 overview 2

En cas de contrôle routier :

En aucun cas, la verbalisation ne peut être effectuée à distance. Il faut une interception du véhicule ou un contrôle entreprise comme auparavant. Les données échangées peuvent être conservées le temps de la durée du contrôle et doivent être éffacées au plus tard 3h après leurs communications. Les nouvelles cartes de conducteur possédent la mention "G2", mais les anciennes continueront de fonctionner sur ces nouveaux appareils.

Perspectives :

  • Une seconde version du chronotachygraphe intélligent est prévue pour 2022. Celui-ci enregistrera le passage aux frontières afin de mieux contrôler le cabotage.

AnneauTransport international.

  • Le dernier texte du paquet mobilité adopté en décembre 2019, prévoit une obligation d'installation d'un smart tachygraphe pour les V.U.L à partir de juin 2026.

Mise en service :

L'appareil numérique à été rendu obligatoire pour la première fois le 1er mai 2006 pour tous les véhicules neufs, de transport de marchandises > à 3,5 t et les véhicules de transports de voyageurs > à 9 places.

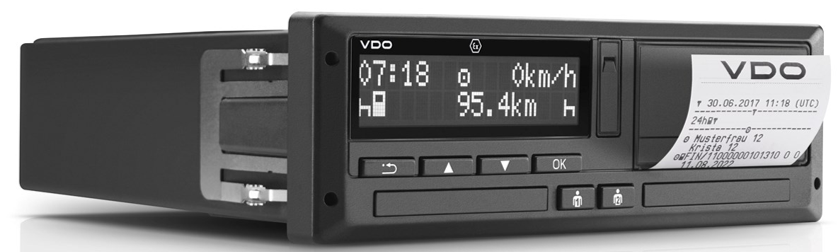

Abcd

Depuis le 15 juin 2019,  VDO CONTINENTAL  à mis sur le marché, le D.T.C.O 4.0. Pour plus d'informations, rendez-vous sur le site :

https://www.fleet.vdo.fr/produits/dtco-40/

V.D.O CONTINENTAL

Chronotachygraphe numerique

Retrouvez le diaporama et le Q.C.M de 35 questions sur ce sujet passionnant, en cliquant sur le lien ci-dessous.

Supports pédagogiques.

Fonctions principales :

Conduite 1
  1. Mesure des activités de conduite du ou des conducteurs, ( conduite, autre tâche, disponibilité, pauses et repos);
  2. Mesure de la vitesse et de la distances parcourue;
  3. Détection et enregistrement des événements (fraudes) et des anomalies;
  4. Lecture de données stockées dans la mémoire et enregistrement et stockage de données dans la mémoire;
  5. Lecture des cartes tachygraphiques et enregistrement et stockage de données sur les cartes tachygraphiques;
  6. Affichage, impression et téléchargement de données vers des dispositifs externes et fonction d’avertissement;
  7. Remise à l’heure et mesure du temps;
  8. Communication à distance, (satellite);
  9. Gestion des verrouillages d’entreprise;
  10. Suivi des activités de contrôle;

Carte de conducteur

En savoir plus sur la

Carte de conducteur.

Localisation des pays / Provinces espagnoles :

Depuis juin 2019,  le chronotachygraphe intelligent dispense le renseignement du pays de départ et d'arrivée. Pour les versions précédentes, Il est obligatoire de le faire. Voici les initiales à mentionner sur votre appareil. Pour l' Espagne, il faut rajouter la province.

Abréviations
A - Autriche Gr - Grèce P - Portugal
AND - Andorre H - Hongrie PL - Pologne
B - Belgique HR - Croatie RO - Roumanie
CH - Suisse I - Italie RUS - Russie
CY - Chypre IRL - Irlande S - Suède
CZ - République Tchèque IS - Islande SK - Slovaquie
D - Allemagne L - Luxembourg SLO - Slovénie
DK - Danemark LT - Lithuanie TR - Turquie
E - Espagne M - Malte UA - Ukraine
F - France MC - Monaco UK - Royaume-Uni
FIN - Finlande N - Norvège V - Vatican
FL - Liechtenstein NL - Pays-Bas YU - Yougoslavie



Espagne
Abréviations     Provinces et capitales
AN Andalousie (Séville)
AR Aragon (Saragosse)
AST Asturies (Oviédo)
C Cantabria (Santander)
CAT Catalogne (Barcelone)
CL Castille et léon (Valladolid)
CM Castille la manche (Tolède)
CV Communauté Valencienne (Valence)
EXT Estramadure (Mérida)
G Galice (Saint Jacques de Compostelle)
IB Les îles Baléares
IC Les îles Canaries
LR La Rioja (Logrono)
M Madrid (Madrid)
MU Murcie (Murcia)
NA Navarre (Pamploune)
PV Pays Basque (Vitoria-Gasteiz)
  • Nom du fichier : Espagne : provinces et capitales.
Télécharger

Le ticket d'impression :

Les 4 appareils (Actia, Stoneridge, V.D.O Continental, EFAS) possédent un compartiment dédié à l'impression des activités du conducteur.
Le papier thermique est classifié haute résistance : 10 ans de stabilité à l'impression, résistant à la chaleur, aux projections de gasoil, à l'humidité et à l'eau, ( règlement euro CE 1821/85 et CE 1360/2002). Il doit y avoir une quantité suffisante de papiers à bord du véhicule pour justifier de vos activités durant les 28 jours précédents. Donc il n'y a pas un nombre de rouleaux obligatoire. Un seul, au minimum est recommandé.

Sanction : le décret 2010-855 du 23 juillet 2010, prévoit une amende forfaitaire de 68 euros ( 3ème classe).

Le dispositif d'impression, permet à la demande, d'obtenir sur le ticket papier les données essentielles de la "carte conducteur" ou de la mémoire du véhicule. Le (la) conducteur(trice) peut à tout moment éditer un récapitulatif de ses temps d'activités.

Il n'est pas obligatoire d'éditer un ticket à chaque fin de service, sauf dans le cadre d'une conduite mixte ( chrono numérique et chrono analogique )dans une même période.

Ticket d'impression
Ticket chronotachygraphe

Lecture d'un ticket imprimé

Prix (TTC)
1.00 EUR
Référence
Chronotachygraphe

Dans ce document, retrouvez la traduction d'un ticket imprimé. Support papier (pdf) idéal pour la formation en salle.

Le paiement est sécurisé par la plate-forme de paiement en ligne PayPal.

Les fabricants d'appareils de contrôle :

 A ce jour, il existe 4 fabricants d'appareil numérique: ACTIA, EFAS (efkon), VDO (continental) et STONERIDGE. Les innovations progressent...

80% des véhicules industriels en Europe sont équipés de V.D.O. Le dernier né, le DTCO 2.0, permet le téléchargement des données sociales à distance et à l'arrêt. STONERIDGE revendique 35% de parts de marché en concurrence avec V.D.O. 89% chez SCANIA ( en première monte).

Sur l'écran d'affichage le conducteur aperçoit les données du temps de conduite restant avec la prochaine pause et aussi sur la période de 24H.

En équipant l'appareil numérique d'un boîtier "SMARTLINK", les données peuvent être visibles sur un Smartphone. Afin de résister aux fraudes éventuelles, il résiste aux perturbations magnétiques extérieures.

La commission européenne table sur une commercialisation des appareils de nouvelle génération à l'horizon 2017/2018. L'interêt est de renforcer la lutte contre la fraude , de réduire la charge administrative qui s'élèvera à 34,5 millions d'euros par an et 17 millions d'euros pour les transporteurs. D'ici 2028, ces nouveaux appareils intélligents devront être installés ou mis à jour (rétrofit) dans tous les véhicules.

Important: Depuis le 1er octobre 2011, le système de comptage à la minute à évolué. C'est l'activité la plus importante dans la minute civile qui est enregistrée.

Lien :/http://www.domformateur.com/videos/chronotachygraphe/

http://www.domformateur.com/pages/temps-de-conduite-et-de-repos.html

Téléchargements / sanctions :

C'est le décret n° 2010-855 du 23 juillet 2010 relatif aux obligations et sanctions applicables dans le champ communautaire du travail des équipages des véhicules effectuant des transports par route qui classifient les infractions. Les infractions mineures concernent les contraventions de 3 ème classe (68 euros). Les infractions graves concernent les contraventions de 4 ème classe (135 euros). Les infractions très graves concernent les contraventions de 4ème classe (750 euros) et de 5ème classe (1 500 euros).





 Téléchargements ( absences et  irrégularités) Montant

Absence de téléchargement dans les délais, des données électroniques mémorisées dans  l’appareil.

Absence de téléchargement dans les délais, des données de la carte du conducteur.

Téléchargement irrégulier des données électroniques mémorisées dans l’appareil de contrôle.

Téléchargement irrégulier des  données de la carte du conducteur.

750 euros



Fichiers :

  • Nom du fichier : Règlement communautaire.n °165.2014
Télécharger
  • Nom du fichier : Exonérations des véhicules
Télécharger
  • Nom du fichier : Liste A.E.T.R
Télécharger


Le SE 5000 exakt duo de Stoneridge :

Date de dernière mise à jour : 15/01/2021

  • 18 votes. Moyenne 4.00 sur 5.
